2009年 03月 09日
GNDライン その① |
nextさんから、フェライトコアを使ったGNDのとり方について、いろいろと教えてもらいました。
大まかに言えば、次の3点です。
① 1mmぐらいの単線で、コアに巻きつけてコイルにし、フィルターを作る。
② 巻き数を変える。
③ デジタル系のGNDのみにフィルターを使う。
で、早速作ってみました。
フェライトのコア:「カルダス」(GOLDEN Referenceのものと思われます。)
単線:50年ぐらい前のアメリカ(?)製 (20GAぐらい)

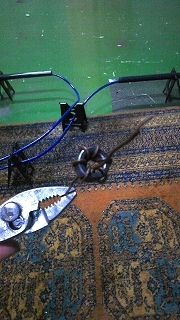

こんな感じで巻いていきます
(これは6回巻き)。
これをトランスのアースラインにつけました。
8回巻き:ノイズは少なく、一番効果があります。ただし、高域が無くなるわけではないけれど、かなり減衰します。
6回巻き:ちょうど良い感じで、高域の空気感とノイズ除去が上手くいったと思います。
4回巻き:効果は殆ど感じない。つけてもつけなくても同じ。
次に、GNDで見直した部分があります。

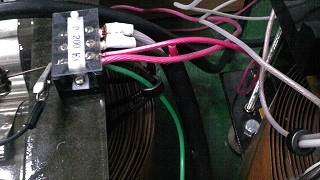

100Vのタップ、230VのタップからそれぞれCV2スケアでGNDを繋いでいます。そのCV2スケアをフェライトコアに通すのを止め、トランスのコアのアースラインと、トランスシャーシのアースのみを通しました。
上記の状態で、フィルターの有り無しを聴き比べてみました。

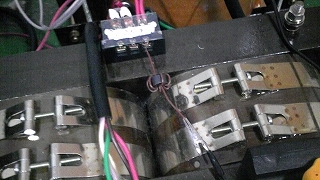

・フィルターあり

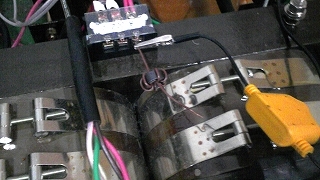

・フィルターなし
音像定位はフィルターのあるほうがピシっとピントが合うかのように決まります。フィルターがないと、全体にぼやけてしまう感じです。
さて、この状態で暫く放置して、判断してみます。
大まかに言えば、次の3点です。
① 1mmぐらいの単線で、コアに巻きつけてコイルにし、フィルターを作る。
② 巻き数を変える。
③ デジタル系のGNDのみにフィルターを使う。
で、早速作ってみました。
フェライトのコア:「カルダス」(GOLDEN Referenceのものと思われます。)
単線:50年ぐらい前のアメリカ(?)製 (20GAぐらい)
こんな感じで巻いていきます
(これは6回巻き)。
これをトランスのアースラインにつけました。
8回巻き:ノイズは少なく、一番効果があります。ただし、高域が無くなるわけではないけれど、かなり減衰します。
6回巻き:ちょうど良い感じで、高域の空気感とノイズ除去が上手くいったと思います。
4回巻き:効果は殆ど感じない。つけてもつけなくても同じ。
次に、GNDで見直した部分があります。
100Vのタップ、230VのタップからそれぞれCV2スケアでGNDを繋いでいます。そのCV2スケアをフェライトコアに通すのを止め、トランスのコアのアースラインと、トランスシャーシのアースのみを通しました。
上記の状態で、フィルターの有り無しを聴き比べてみました。
・フィルターあり
・フィルターなし
音像定位はフィルターのあるほうがピシっとピントが合うかのように決まります。フィルターがないと、全体にぼやけてしまう感じです。
さて、この状態で暫く放置して、判断してみます。
