EMT950 ① |
EMT950(BBC仕様)を分解してみました。各部のスイッチから・・・

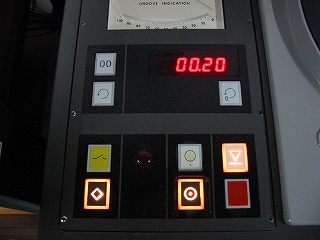

赤のボタンが電源スイッチです。これを押すとスイッチ類が光ります。数字は回転数、ダイアルは回転調整機能、右の青ボタンはステレオイコライザースイッチ、赤ボタンはモノラルイコライザースイッチです。
上のゲージはグルーブゲージでレコードの溝が今どこにあるか、表すメーターです。00のスイッチはカウンターリセットスイッチで、左回りの矢印は、逆回転スイッチ、逆回転スイッチに0がついているものは、カウンターが0になるまで逆回転します。
黄色のスイッチは回路のOFFスイッチで、これを押すと何を押しても動きません。その下の緑のスイッチを押すとすべての機能が動きます。白○のスイッチは回転止めるスイッチで、緑○のスイッチは回転スイッチです。これを押すとターンテーブル回転します。白▽三角形は、アームリフターUPで、赤▽はアームリフターDOWNです。

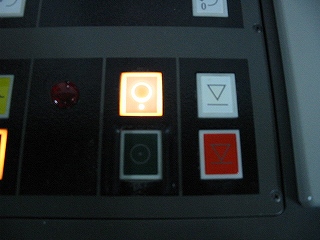

さて、このパネルからばらしてみます。ちょうど、電球が切れていたので、交換も兼ねてます。
ネジを外してパネルをあけます。
電球のソケットを外して、電球を交換します。

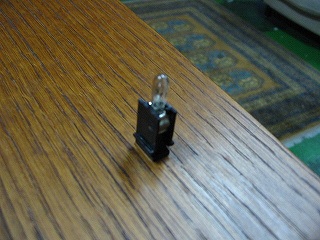

電球はこれ
バイクのパネルなどに良く使われている電球と同じだったりします。
ということで、これに交換して、元通り組み立てます。

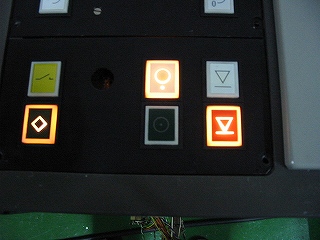

ちゃんとつくようになりました。これで、パネルを元のように組んで出来上がりです。
